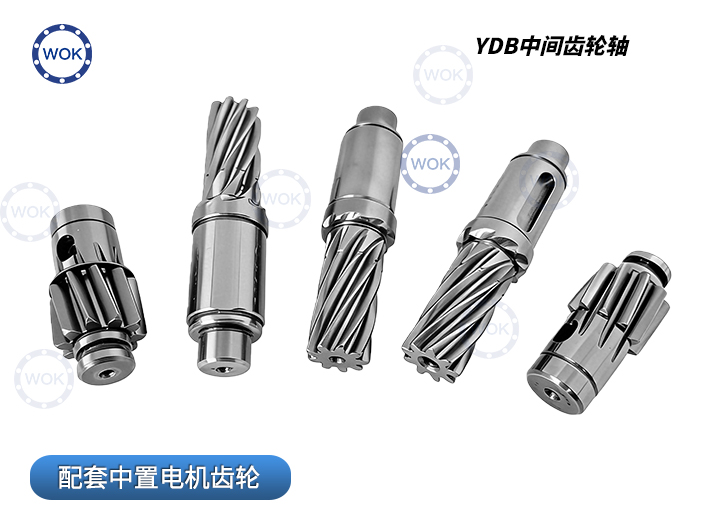

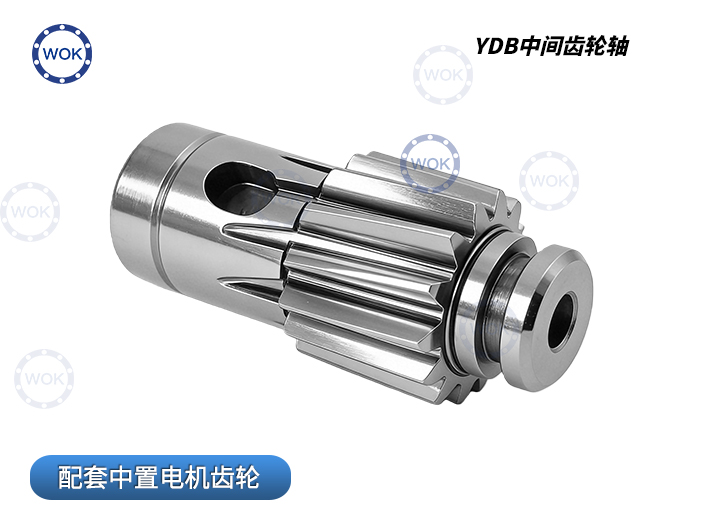

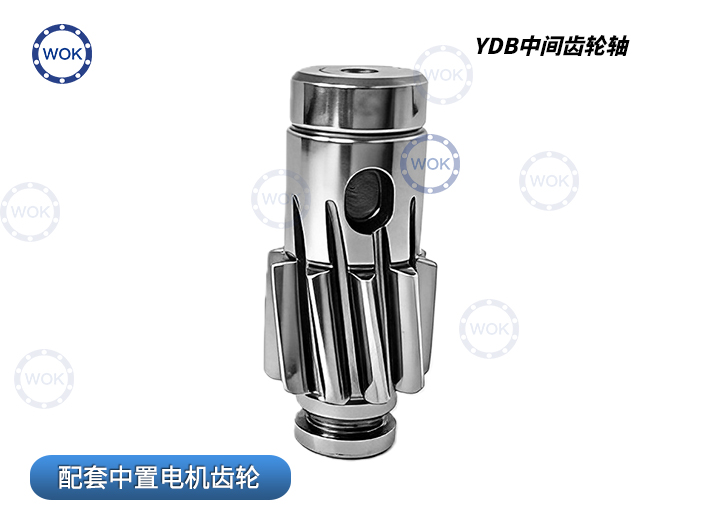

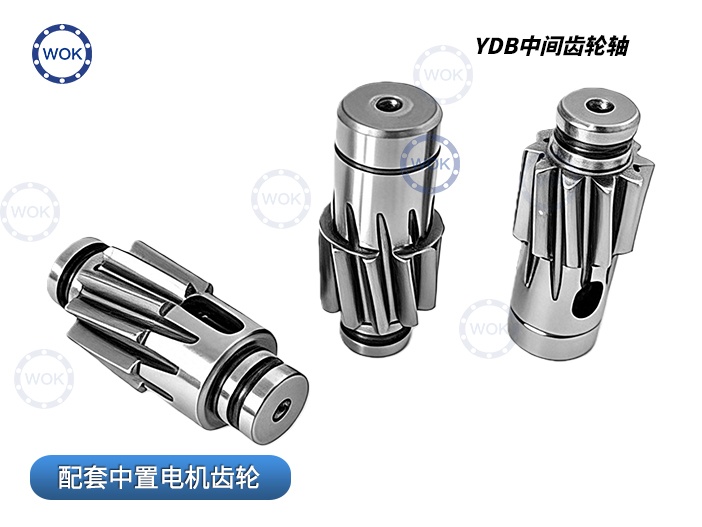

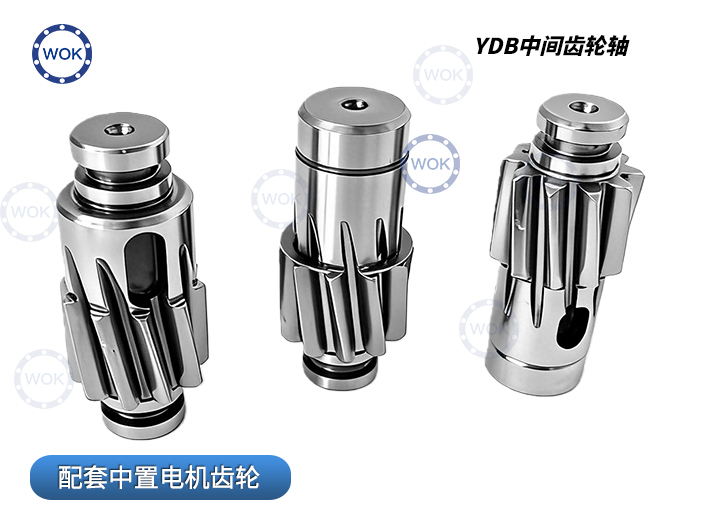

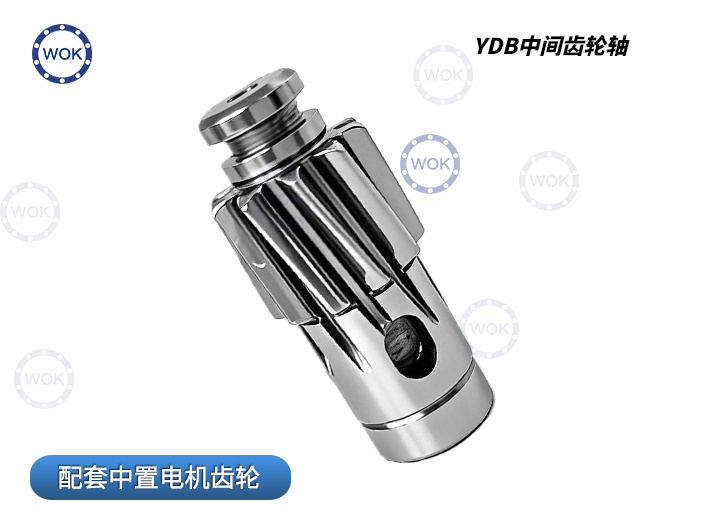

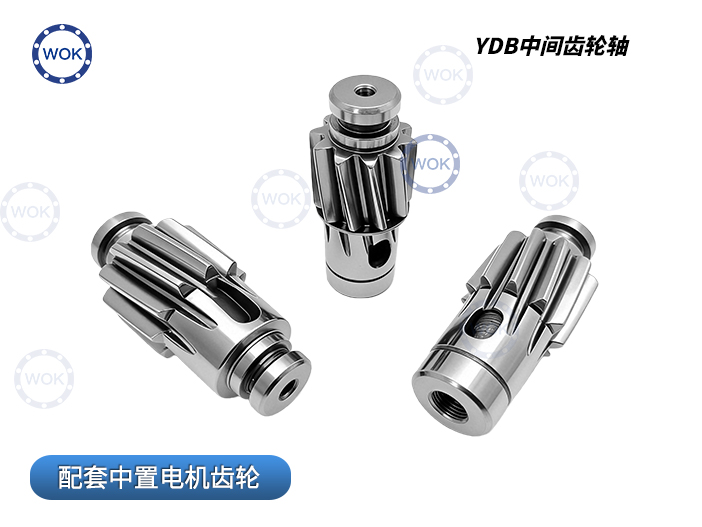

YDB中间齿轮轴

YDB中间齿轮轴产品介绍说明

一、产品基本信息

产品型号：YDB中间齿轮轴

生产厂商：WOK鼎森传动

材料：38CrMoA1A

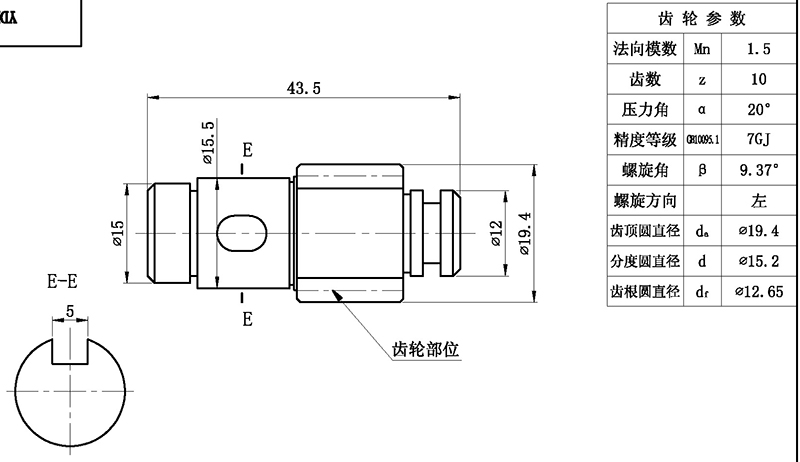

核心参数：长度43.5、法向模数1.5、齿数10、压力角20°、精度等级7级、螺旋角9.37°（左旋）、齿顶圆直径19.4、分度圆直径15.2、齿根圆直径12.65

主要适配：YDB型中置电机齿轮

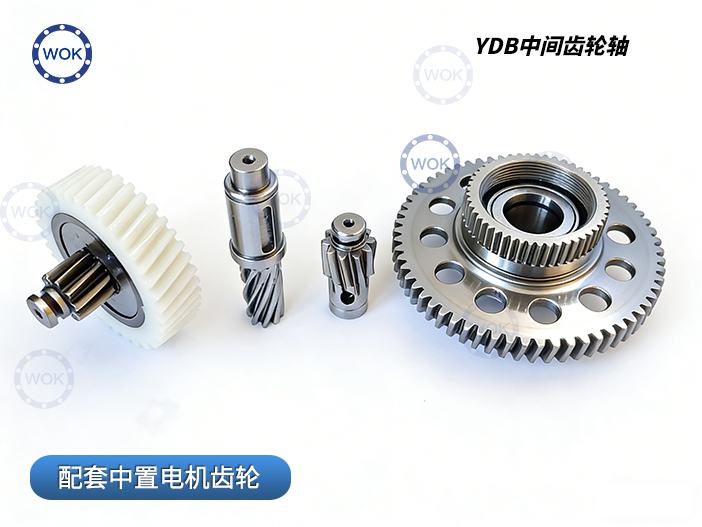

配套YDB型中置电机（图中为：钢套尼龙齿轮、电机轴、中间齿轮轴、大齿轮总成）

二、核心产品特性

高精度传动保障：采用7级精度等级标准，精准控制齿形、齿距误差，确保与配合部件啮合紧密，大幅降低传动间隙与动力损耗，提升传动效率与稳定性，适配精密动力传输需求。

优质材料赋能：选用38CrMoA1A材料，该材料具备优异的高强度、高韧性及耐磨性，同时拥有良好的抗腐蚀性能，能适应长期高频传动工况，有效延长产品使用寿命。

科学结构设计：优化设定20°压力角与9.37°左旋螺旋角，传动过程中受力均匀，运行平稳性突出，可显著降低传动噪音与部件磨损；合理的法向模数及直径参数搭配，进一步提升了产品的适配兼容性与安装便捷性。

精准适配优势：针对YDB型中置电机齿轮专项设计，参数匹配度极高，安装贴合度好，能快速实现动力传输衔接，同时标准化的结构设计也为跨场景复用提供了基础。

三、适配应用场景

核心适配：YDB型中置电机齿轮配套使用

小型工业自动化设备传动：如小型皮带输送机、自动封膜机、精密送料机的内部传动结构，7级精度与平稳传动特性可满足自动化设备精准运行、低噪音作业的要求。

轻型电动工具动力传输：适配中小型电动螺丝刀、便携式打磨机等工具的动力输出组件，平稳的传动性能可保障工具作业精度，减少作业过程中的振动。

精密仪器传动模块：如小型计量仪器、实验室样品处理设备的传动部件，高精度传动优势能适配仪器对运行误差的严苛控制，保障检测与处理结果的准确性。

小型安防设备传动：如智能监控云台、小型门禁传动机构，平稳且低噪音的传动特性可适配安防设备长期待机、高频启停的使用需求，保障设备运行稳定性。
