单向离合器

B206单向离合器

B206单向离合器结构简图B206单向离合器技术参数表安装示简图产品特性及说明1.WKB200系列单向离合器与B200单向离合器相同,是轴向安装的,安装的轴在磨削后必须硬化处理至HRC56-60和1.5mm 面淬硬层深度,磨光至0.4S(16micro-Inch)的表面粗糙度,轴的锥度每50 mm比应超过0.01mm。2.离合器安装时,为保证获得轴和离合器外座圈之间的同心度,并吸收可能影响外座圈和

立即咨询立即咨询

咨询电话 :0519-86578911

微信:13506119400邮箱:wokclutch@aliyun.com

产品详情

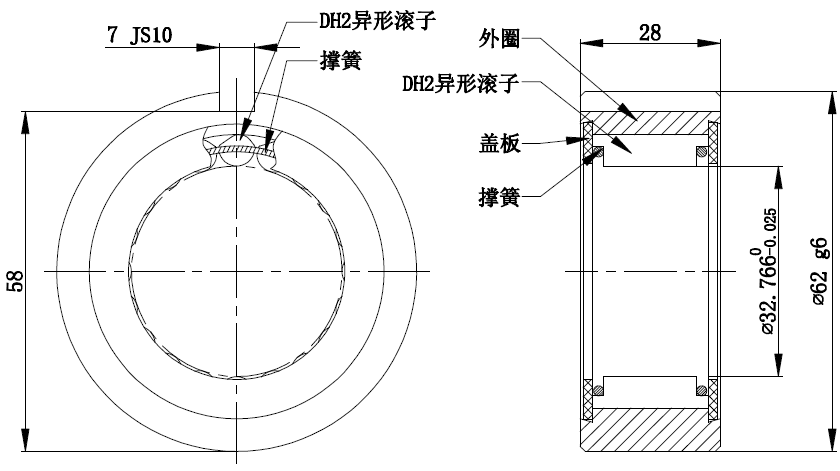

B206单向离合器结构简图

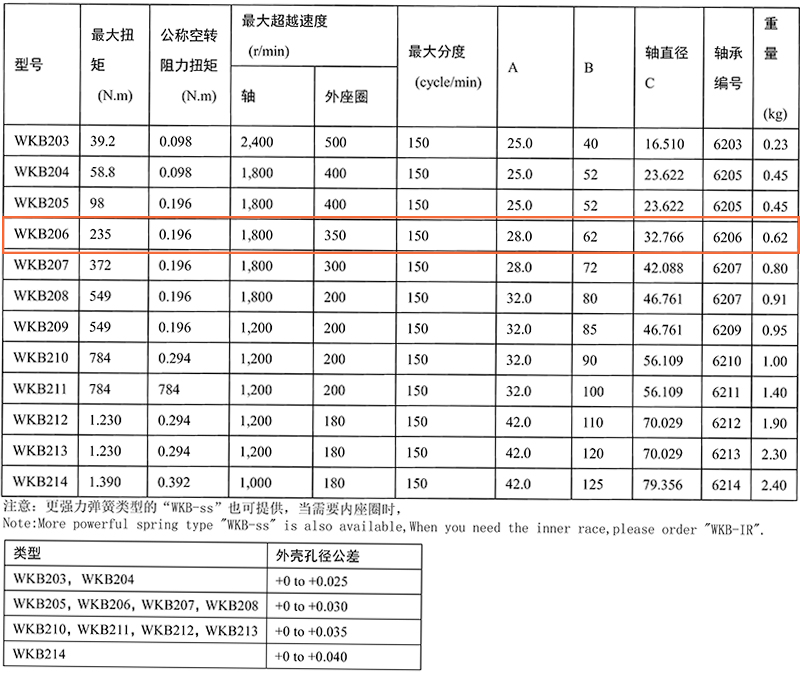

B206单向离合器技术参数表


安装示简图

产品特性及说明

1.WKB200系列单向离合器与B200单向离合器相同,是轴向安装的,安装的轴在磨削后必须硬化处理至HRC56-60和1.5mm 面淬硬层深度,磨光至0.4S(16micro-Inch)的表面粗糙度

,轴的锥度每50 mm比应超过0.01mm。

2.离合器安装时,为保证获得轴和离合器外座圈之间的同心度,并吸收可能影响外座圈和州的径向或推力负荷,可在离合器的两端或一端装上轴承。

3.离合器必须按离合器板上所示箭头指示的方向,采用旋转的方法安装到轴上,不能用锤子对离合器施加冲击力。

4.离合器与上表所示的轴承具有相同的外部直径,用于离合器的装配的外壳孔径的公差在下表所示的范围之内。

5.对于换挡,建议用润滑油润滑。

6.外壳孔径和轴的同心渡应在0.05mm之内。

7.键为平键。


安装要求

与离合器配合的轴为淬火轴,硬度应达 到HRC56-60。

安装轴公差为h7,圆柱度0.01mm。


使用维护保养说明(Using  notice)

使用润滑油脂2#锂基脂30%+  70%机油充分搅拌均匀,油脂要求温度范围-40℃~+150℃。正常使用情况下每个月加一次润滑脂。
