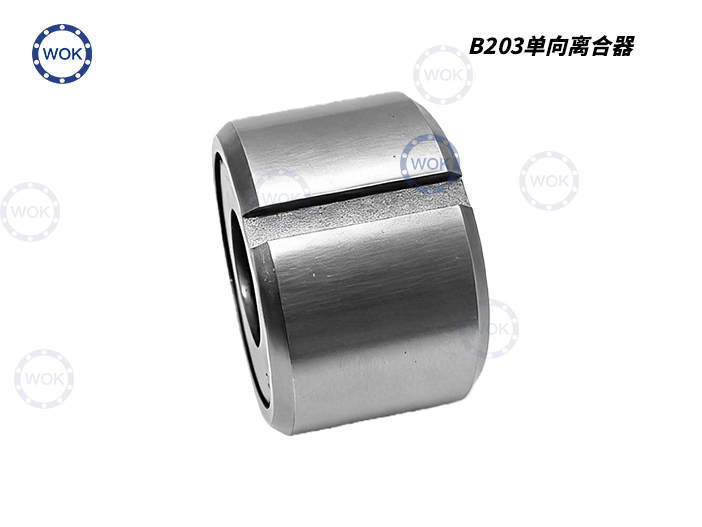

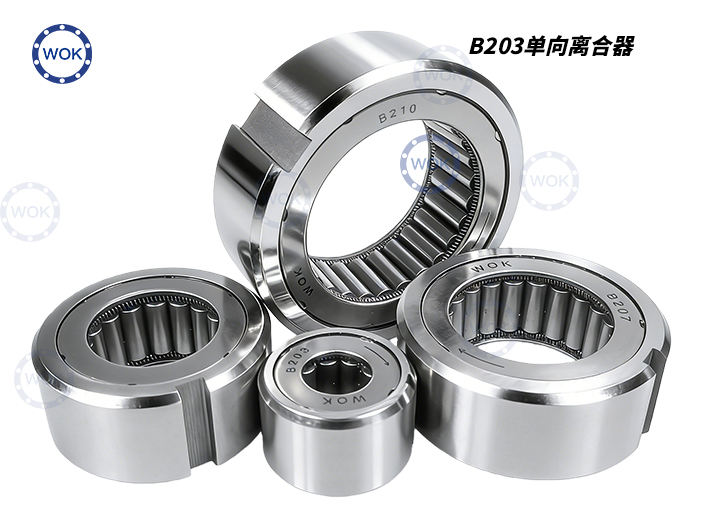

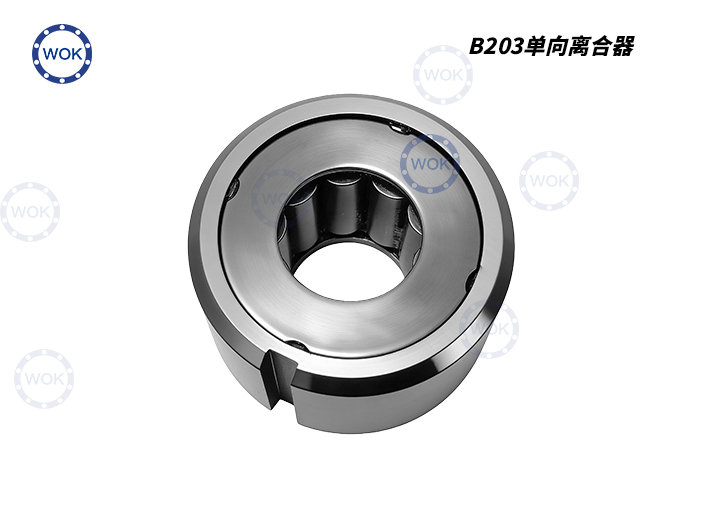

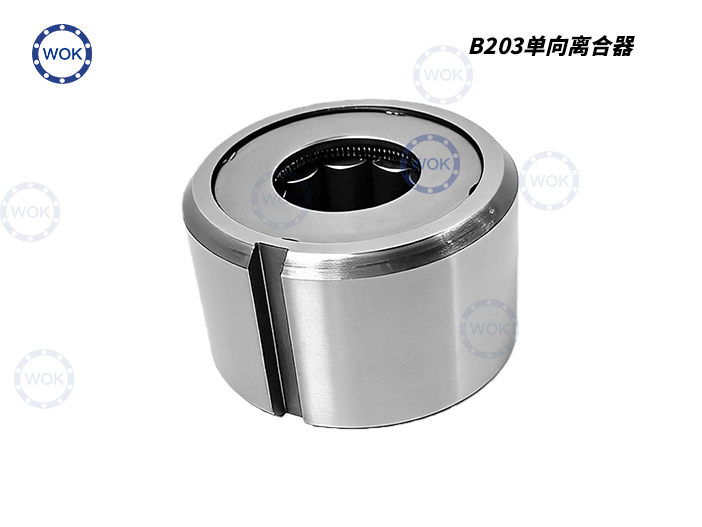

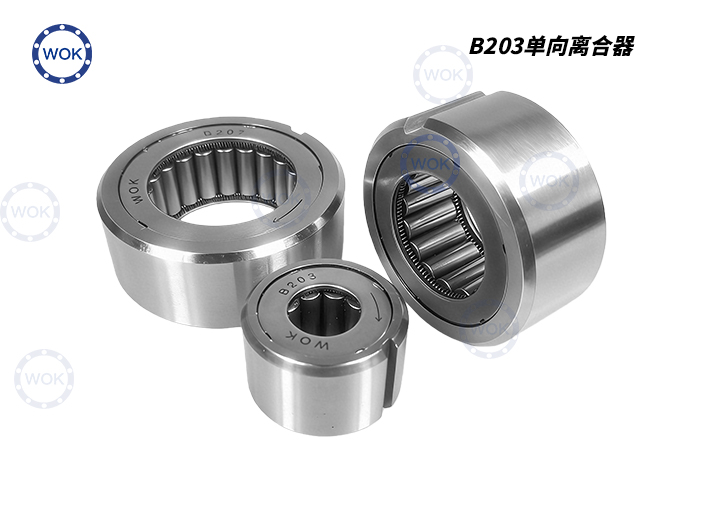

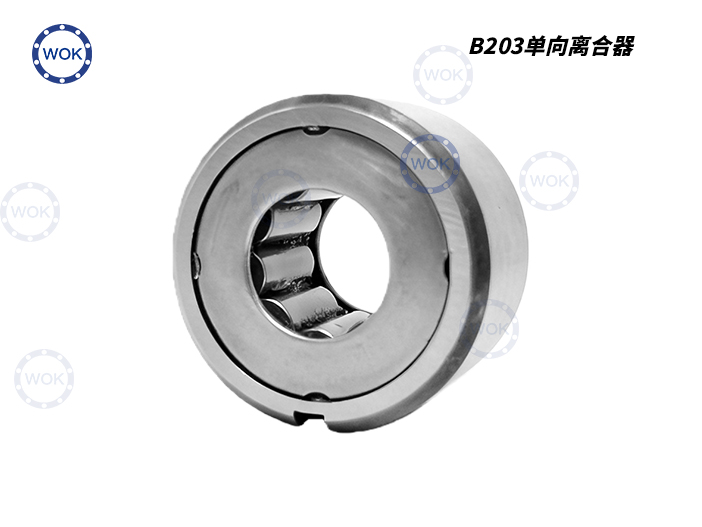

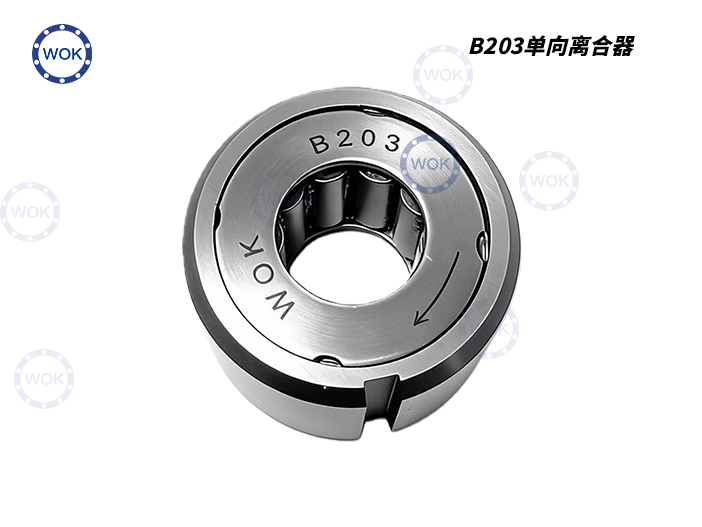

B203楔块式单向离合器

B203楔块式单向离合器产品介绍

B203楔块式单向离合器是WOK鼎森传动精心打造的接触式/无内圈型传动核心部件，凭借紧凑的结构设计、稳定的传动性能及广泛的适配场景，成为工业传动系统中的关键适配组件。该产品属于B200系列，与Stieber S200单向离合器规格通用，可直接替代适配，有效降低企业设备维护与替换成本，广泛应用于多种工业生产流水线及传动设备中。

一、核心性能参数，筑牢传动基础

B203楔块式单向离合器以精准的参数设计，保障传动过程的高效与稳定，核心性能参数如下：

• 动力传输能力：最大扭矩可达39.2N.m，能稳定承载中轻载荷传动需求，适配多数中小型工业设备的动力传递场景；
• 转速适配范围：轴超运转速度2400r/min，外座圈超运转速度500r/min，最大分度150cycle/min，可满足中高速运转设备的单向传动控制需求，运转过程平稳无卡顿；

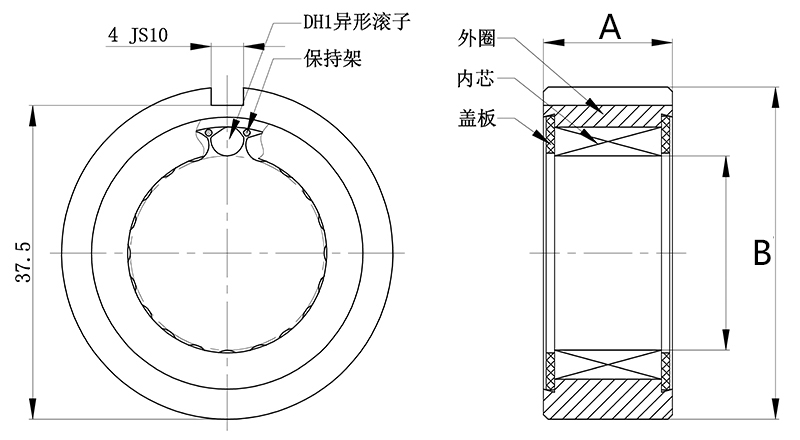

• 紧凑尺寸设计：外径仅40mm，高度25mm，轴直径16.51mm，搭配6203型号轴承，整体重量仅0.23kg，能轻松适配空间受限的设备安装场景，不占用过多设备内部空间；
• 适配精度保障：外壳孔径和轴的同心度误差控制在0.05mm之内，配合h7公差的安装轴及0.01mm的圆柱度要求，确保传动过程的同轴性，减少运转磨损，延长使用寿命。

二、多元适配领域，覆盖全工业场景

基于上述核心性能，B203楔块式单向离合器除已知的包装机、制袋机、瓦楞生产线、印刷机、封袋机、减速器等领域外，还可广泛适配以下工业场景，精准匹配不同行业的传动需求：

• 轻工制造领域：如纸杯机、纸巾包装机、无纺布生产线等，需单向稳定传动且对设备体积有要求的中小型轻工设备，可借助其紧凑结构和稳定转速特性，保障生产流水线的连续运转；
• 纺织印染领域：纺织机械中的络筒机、并条机、织布机等，传动过程中需精准控制单向运转方向，且对转速稳定性要求较高，该离合器可有效实现单向止逆，避免设备倒转影响纺织精度；
• 食品加工领域：食品包装机、灌装机、贴标机等设备，其传动系统需清洁、稳定且具备一定的耐温性，B203适配的-40℃～+150℃润滑油脂，可满足食品加工车间的温度环境需求，同时稳定的传动性能保障食品加工的连续性；
• 物流输送领域：小型输送机、分拣机的传动机构，需单向传动实现物料的定向输送，该离合器的高转速适配性可匹配输送机的运转需求，同时紧凑尺寸便于集成到输送设备的传动单元中；
• 机床设备领域：部分中小型机床的进给机构、分度机构，需精准的单向传动和分度控制，B203的最大分度150cycle/min特性及高精度适配能力，可保障机床加工过程的精准度；
• 新能源设备领域：小型光伏跟踪系统、风电设备的辅助传动机构，需适应户外温差环境（-40℃～+150℃），该离合器的耐温适配性和稳定传动性能，可满足新能源设备的户外使用需求。

三、核心产品特性，赋能稳定传动

B203楔块式单向离合器依托专业的结构设计和工艺标准，具备以下核心特性，全面保障传动系统的可靠性与适配性：

• 通用适配性强：作为B200系列核心型号，与Stieber S200单向离合器完全通用，轴向安装设计适配多数标准传动设备，可直接替换老旧组件，降低设备升级与维护成本；
• 安装精度可控：明确要求安装轴磨削后需硬化处理至HRC56-60，且具备1.5mm面淬硬层深度，表面粗糙度需磨光至0.4S（16micro-Inch），轴锥度每50mm偏差不超过0.01mm，通过严格的轴加工标准保障安装精度；同时支持在离合器两端或一端加装轴承，有效保证轴与外座圈的同心度，吸收径向或推力负荷，提升传动稳定性；

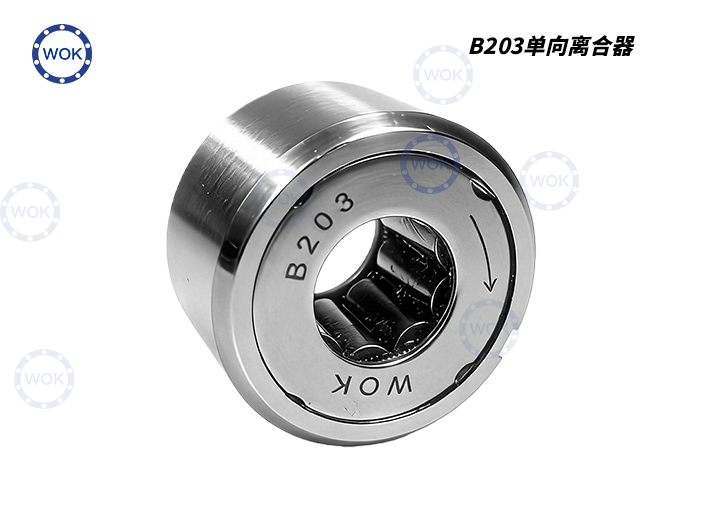

• 安装操作规范：需严格按照离合器板箭头指示方向旋转安装至轴上，禁止用锤子施加冲击力，避免损坏内部楔块结构；采用平键连接方式，配合专用外壳孔径公差范围，确保装配牢固性；
• 传动效率优异：接触式传动结构配合楔块式设计，单向止逆响应迅速，传动效率高，换挡过程建议采用润滑油润滑，可进一步提升传动流畅性，减少磨损；
• 环境适配广泛：适配-40℃～+150℃的宽温度范围润滑介质，可在高低温极端工业环境下稳定工作，适配不同地域、不同工况的工业生产需求。

四、专业安装指南，保障适配效果

正确的安装是保障B203楔块式单向离合器性能发挥的关键，需严格遵循以下安装要求：

• 轴适配要求：与离合器配合的轴必须为淬火轴，硬度达到HRC56-60标准；安装轴公差需控制在h7范围，圆柱度误差不超过0.01mm，确保轴与离合器的精准贴合；
• 同心度控制：外壳孔径和轴的同心度误差需控制在0.05mm之内，避免因同心度偏差导致运转卡顿、磨损加剧；
• 装配辅助：离合器与6203轴承具有相同外部直径，装配时外壳孔径公差需符合对应标准范围；建议在离合器两端或一端加装轴承，提升同心度并分担负荷；
• 安装禁忌：严禁反向安装，必须按照箭头指示方向旋转装配；禁止用锤子等工具施加冲击力，防止内部楔块、弹簧等部件损坏。

五、使用维护保养，延长使用寿命

科学的维护保养可有效延长B203楔块式单向离合器的使用寿命，降低使用成本，具体要求如下：

• 润滑规范：采用专用润滑介质，配比为2#锂基脂30%+70%机油，充分搅拌均匀后使用；润滑介质需满足-40℃～+150℃的温度适配范围，确保不同工况下的润滑效果；
• 润滑周期：正常使用情况下，每月需补充一次润滑脂，避免因润滑不足导致部件磨损加剧；
• 日常检查：定期检查离合器运转状态，查看是否存在异响、卡顿等异常情况；检查轴与外壳的配合是否松动，发现问题及时停机处理；
• 存储要求：未安装使用的离合器需存放在干燥、通风的环境中，避免潮湿、粉尘等影响部件性能。

六、生产厂商信息

生产厂商：WOK鼎森传动

厂商优势：专注于传动部件研发生产，具备成熟的工艺体系和质量控制标准，为B203楔块式单向离合器提供可靠的品质保障，同时可提供专业的技术支持和售后服务，保障客户使用体验。
