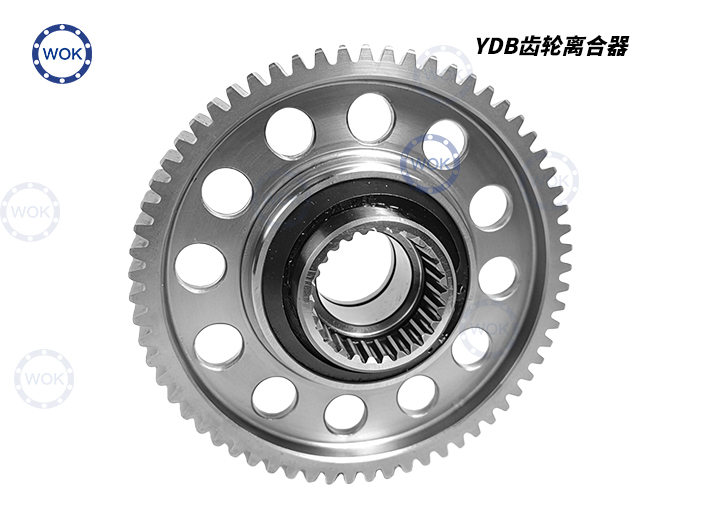

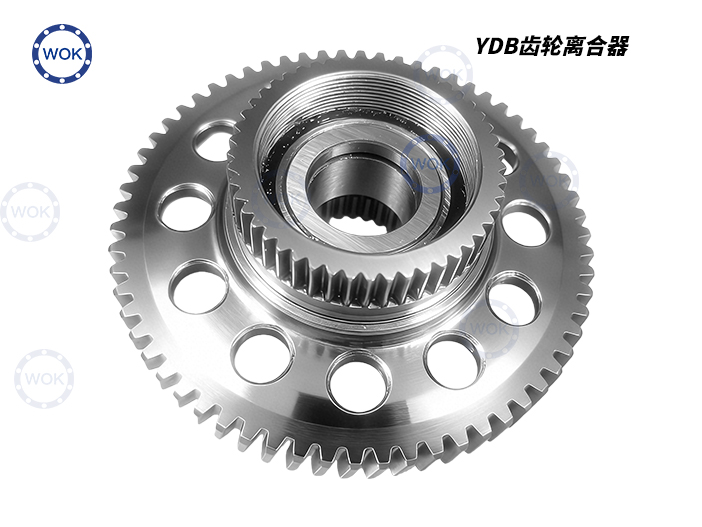

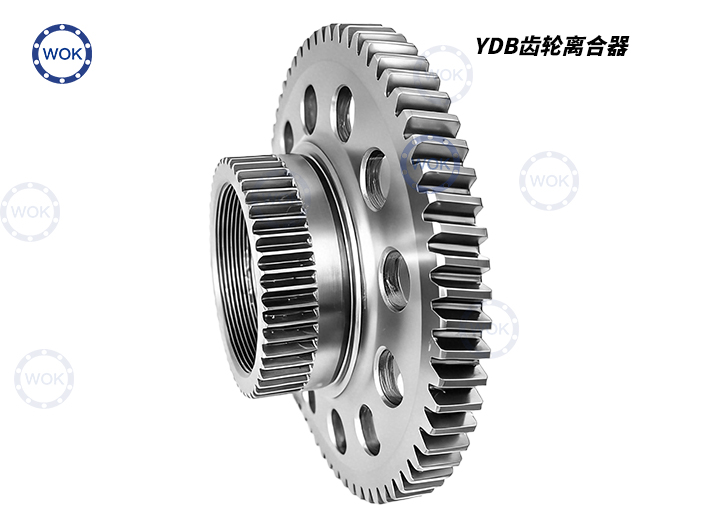

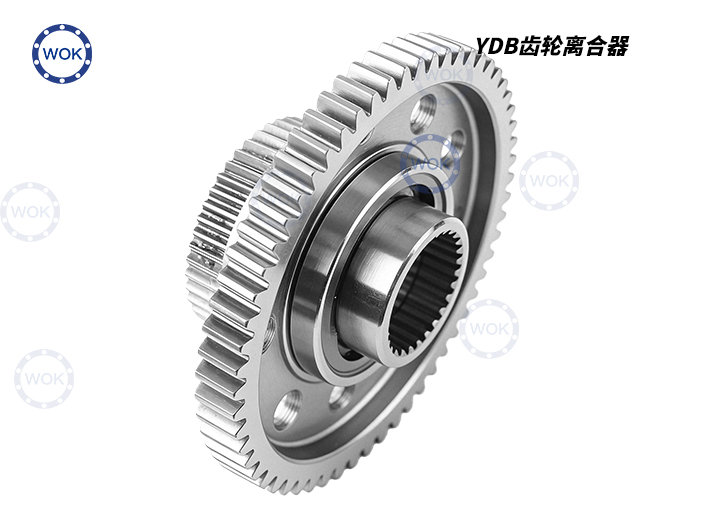

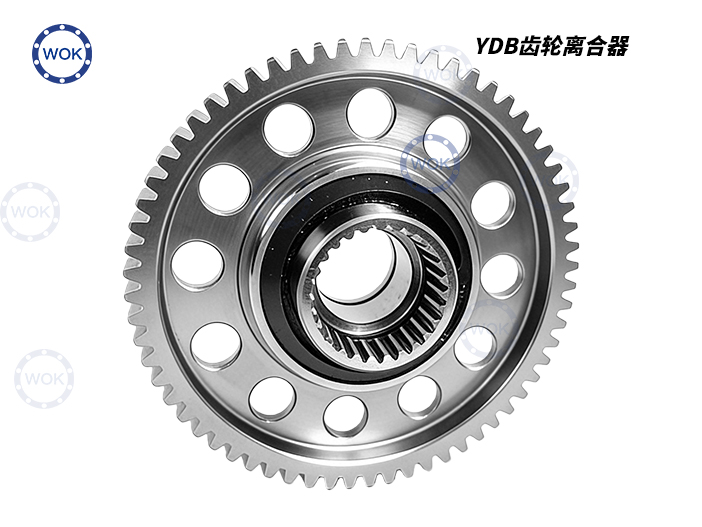

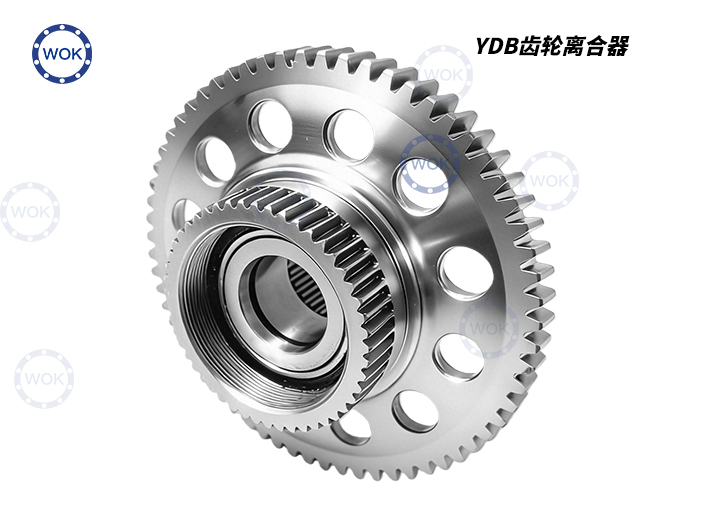

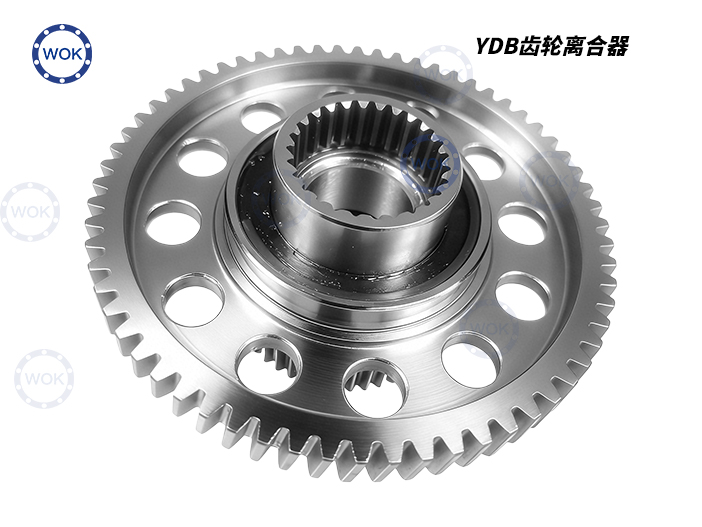

YDB中置电机齿轮离合器

YDB中置电机齿轮离合器产品介绍说明

一、产品基本信息

生产厂商：WOK鼎森传动

产品型号：YDB/YDK中置电机齿轮离合器

主要适配场景：电动助力自行车中置电机离合器

核心参数详情：

1. 主齿轮参数：齿数64、模数1.5、压力角20°、精度等级8级、螺旋角9.37°、齿顶圆直径99.1、齿根圆直径92.35；

2. 内环花键参数：模数1、齿数27、压力角30°、大径28.5、小径26.084、量棒直径1.9、跨棒距23.962；

3. 大齿外花键参数：模数1、齿数49、压力角30°、大径50、小径47。

二、核心产品特性

精准传动与结构适配优势：采用8级精度等级制造，配合20°压力角与9.37°螺旋角的科学设计，大幅降低齿间啮合间隙与传动误差，确保动力传输平稳高效；主齿轮与内外花键的参数精准匹配，结构贴合度高，安装便捷，能快速与中置电机实现稳定衔接，适配电动助力自行车的动力传输需求。

专属离合功能精准可控：严格遵循核心技术要求，从A向视角观察，当离合器内环固定时，大齿可实现逆时针顺滑滑行（脱开）、顺时针可靠止转的精准离合切换，能完美适配电动助力自行车“助力-滑行”的动力切换场景，保障骑行过程中动力衔接顺畅，滑行时无动力拖拽，有效提升骑行体验与续航能力。

骑行工况适配性强：专为电动助力自行车设计，结构轻量化且承载稳定，能应对骑行过程中的频繁启停、轻微颠簸等复杂工况；内外花键的合理齿形设计提升了传动强度，可保障长期使用的可靠性与耐久性，减少维护频次。

三、适配应用场景

核心适配：电动助力自行车中置电机离合器配套使用，保障动力传输与离合切换的精准可控。

轻型电动交通工具传动系统：如小型电动滑板车、电动平衡车的动力离合模块，其精准的离合切换功能可满足这类设备“启停-滑行”的动力控制需求，保障运行稳定性。

工业轻型传动设备：如小型皮带输送机、自动送料机的离合传动机构，稳定的传动性能与精准的离合控制，能实现设备动力的按需启停与切换，提升作业效率。

精密仪器传动组件：如小型自动化检测设备的动力控制部件，精准的离合功能与适配性可满足仪器对传动精度和控制稳定性的严苛要求，保障检测工作的准确性。

小型健身器材传动：如家用小型动感单车、健身椭圆机的阻力调节与动力传动机构，顺滑的离合切换能提升器材使用的流畅性，适配健身场景的动力控制需求。
