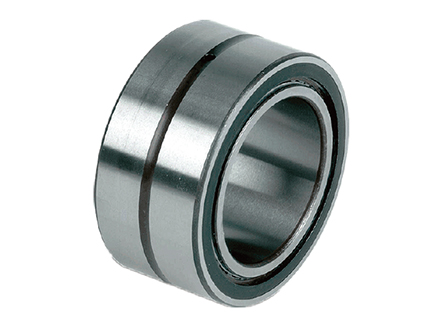

GFK单向轴承

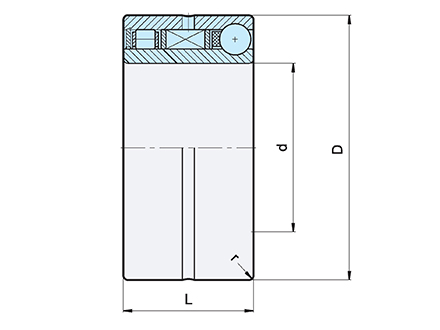

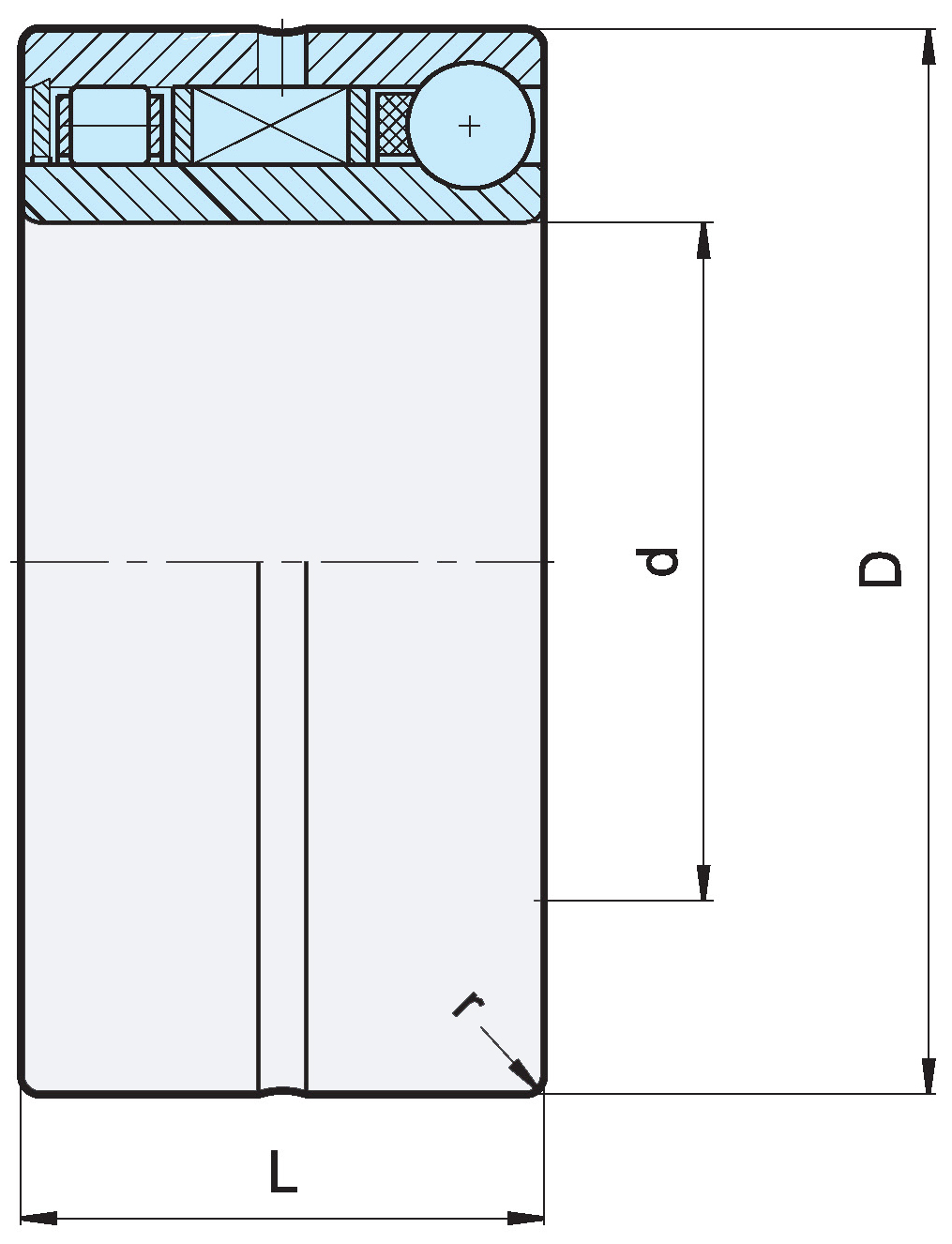

GFK单向轴承结构图

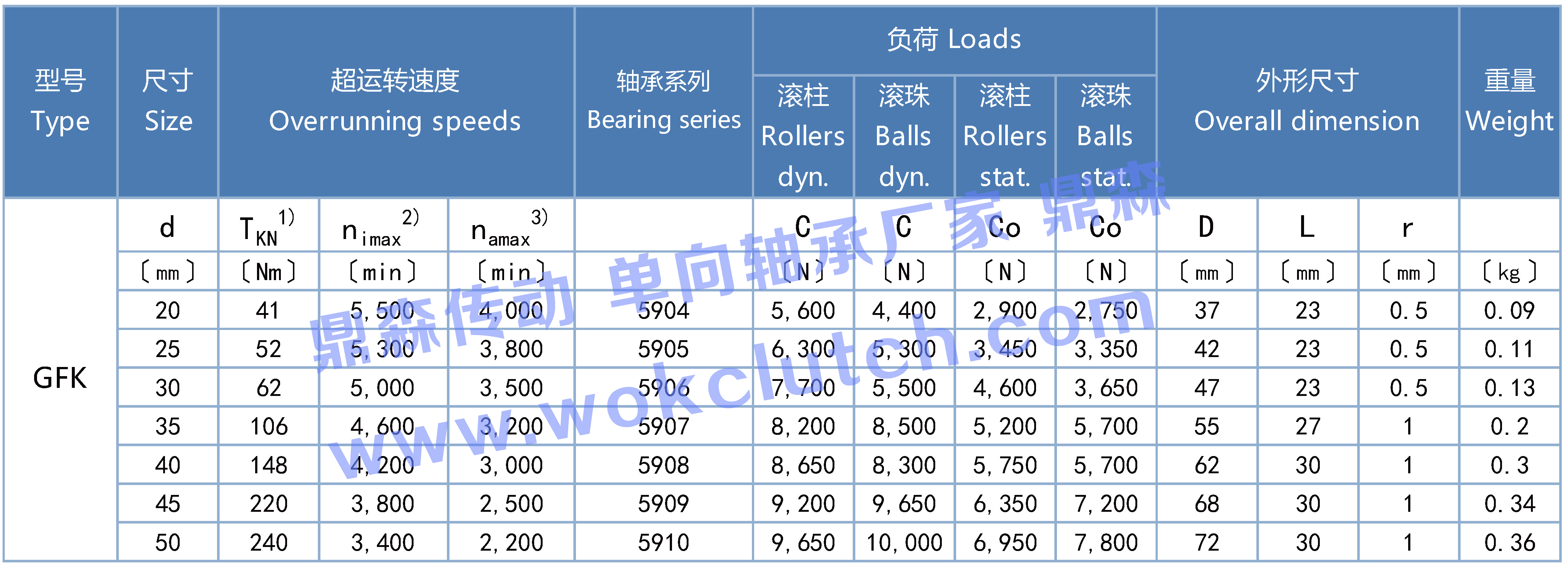

GFK单向轴承参数表

  1. GFK型号为楔块式单向离合器，外型尺寸与59系列轴承相同。

  2. 此型设计特点为在最小外径尺寸获得最大扭力。

  3. 内含黄油润滑及轴承支撑。

  4. 若要得到较好润滑效果而使用浸入油中的润滑方式，可以使用适当的方法，去除内含黄油，再安装入油池中使用。

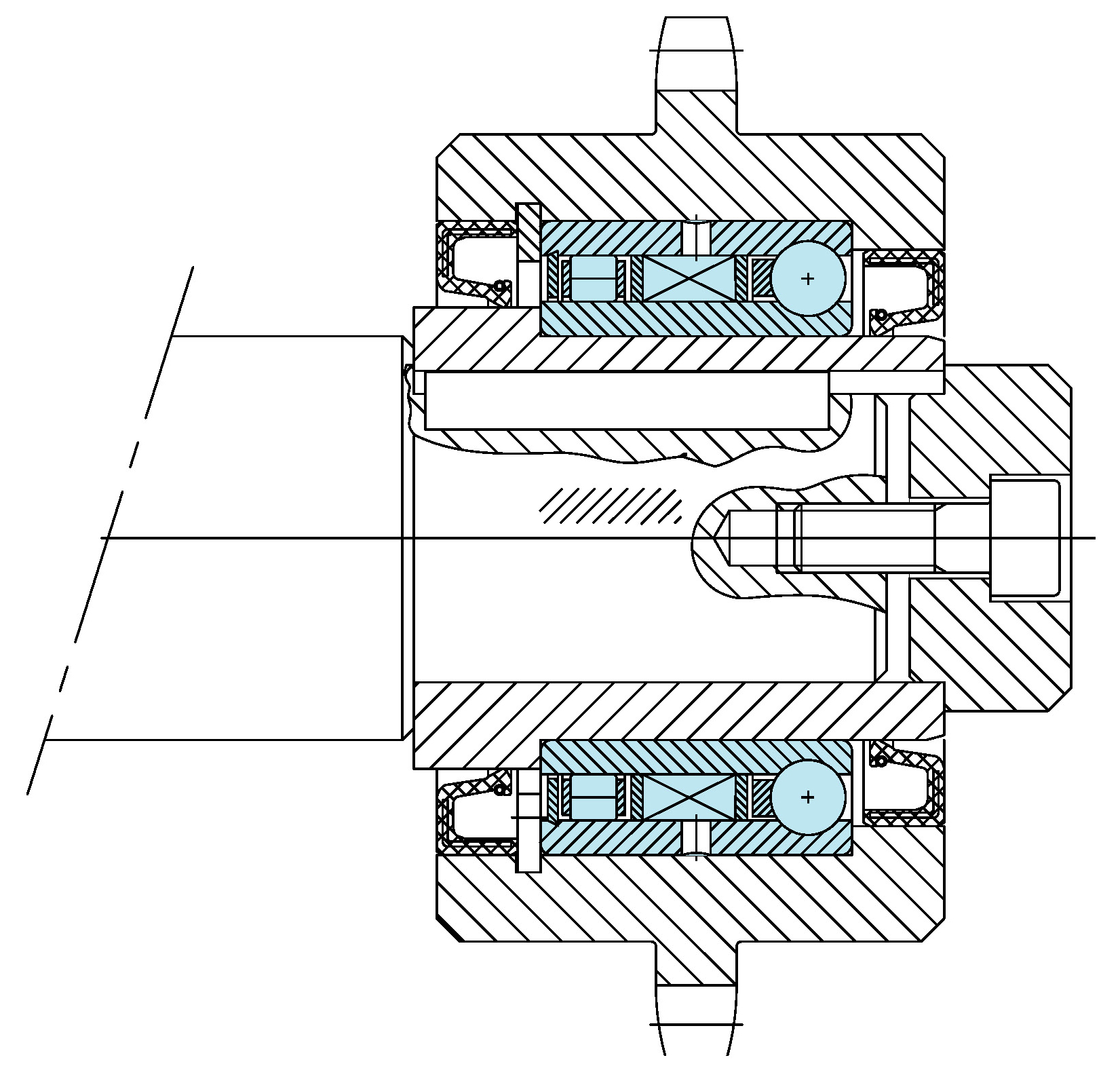

  5. 不论何种油脂润滑方式，安装时均需外加油封以得较佳的效果，请参考下页安装范例。

  6. 以确保扭力之传输问题，必须以紧配方式安装，外圈与机壁为R6公差，内圈工作轴心为P5公差。

  7. 此重负荷紧配所产生的内缩小尺寸，设计时已考虑在内。

  8. 工作温度范围-40℃～+100℃，瞬间高温可达+120℃。
